Description
Conception de récepteur numérique basée sur la technologie DSP de pointe, offrant une résolution d’image superbement définie et un échogramme sonar à large plage dynamique auparavant indisponible avec les conceptions de circuits analogiques traditionnelles.
Les techniques de traitement du signal de pointe incluent des décalages de plage contrôlables par gain sélectionnables, des courbes de contrôle TVG, des bandes passantes de récepteur, des plages dynamiques d’écho et un réglage global d’atténuation du gain (pour éviter le blocage du récepteur par des signaux à courte/faible portée).
Niveaux de puissance de transmission sélectionnables avec sélection automatique des largeurs d’impulsion optimisées pour la plage utilisée, chaque impulsion étant extensible en 2 étapes pour les applications de recherche longue portée où une puissance efficace supplémentaire pour cibler est nécessaire.

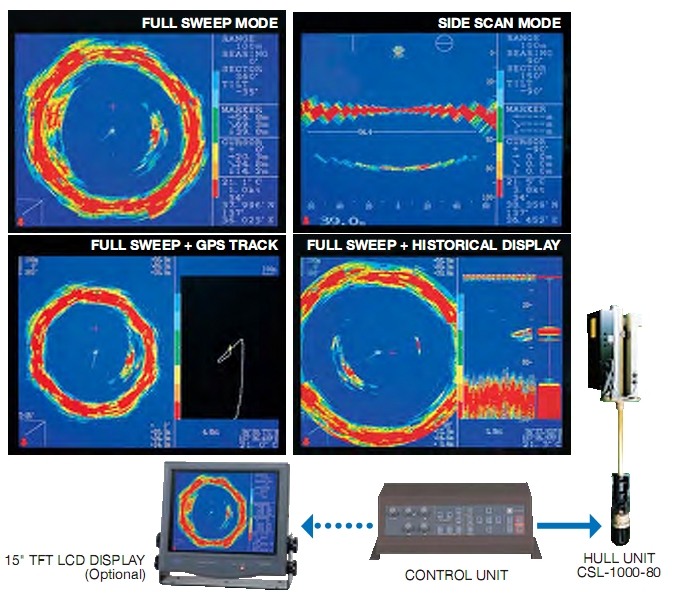

Les modes de fonctionnement comprennent le mode sonar (balayage circulaire/sectoriel complet avec décentrage), le balayage latéral (balayage du fond) et les modes échosondeur, chaque mode étant affiché sur une zone plein écran ou sur des écrans partagés avec présentation simultanée des paramètres système de l’échogramme du mode sondeur compressé dans le temps.
Huit plages de recherche/profondeur sont définissables par l’utilisateur par pas de 10 unités de 10 à 2000 mètres, brasses, braccia ou par pas de 20 unités pour les échelles de plage calibrées en métrage.

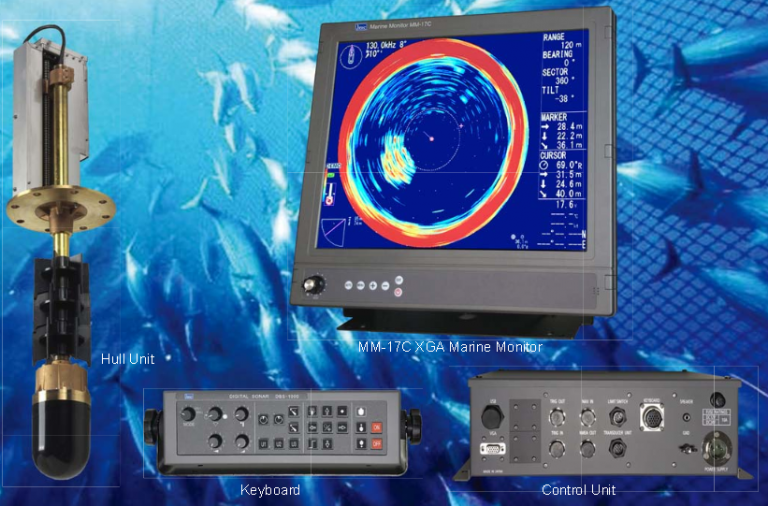

Sortie vidéo XGA disponible pour une résolution d’échogramme sans compromis sur un moniteur marin LCD 17 pouces dédié en option ou un écran PC disponible dans le commerce acceptant l’entrée de signal au format XGA.
Rétraction automatique du soundome déclenchée par le dépassement par le navire d’une limite de vitesse prédéfinie avec des données de vitesse GPS externes connectées.
Stabilisateur de transducteur intégré permettant à l’angle d’inclinaison du faisceau d’énergie de rester inchangé indépendamment du roulis ou du tangage du navire dans des conditions de mer agitée.
Touche simple pression pour le stockage et le rappel de 3 ensembles de paramètres définis par l’utilisateur pour différents types de pêche, différentes conditions sous-marines ou pour une utilisation par différents opérateurs.
Fonction de verrouillage de cible intégrée orientant le faisceau d’énergie pour rester verrouillé sur une cible en mouvement intéressante.
Sortie audio des impulsions du sonar pour surveiller à distance la détection de la cible via un haut-parleur disponible dans le commerce à un endroit pratique, loin de l’écran du sonar, éliminant ainsi le besoin de surveiller en permanence l’écran du sonar.
Prend en charge une clé USB omniprésente pour le stockage des paramètres opérationnels durement acquis que vous ne pouvez pas vous permettre de perdre ou la mise à jour du logiciel lorsqu’elle est disponible auprès de votre revendeur.
CARACTÉRISTIQUES
- Fréquence : 80 kHz (DSL-1000-80), 140 kHz (DSL-1000-140) ou 180 kHz (DSL-1000-180)
- Modes de fonctionnement : Sonar, Balayage latéral, Échosondeur
- Plages de recherche/profondeur : 8 plages définissables par l’utilisateur jusqu’à 2 000 m/fm/br par incréments de 10 unités
- Puissance d’émission : environ 1,5 kW (max.), réglable en 4 étapes
- Largeur du faisceau (-6 dB) : 19 o (H) x 15 o (V)/80 kHz | 12 o (H) x 12 o (V)/140 kHz | 10 o (H) x 10 o (V)/180 kHz
- Décalage du contrôle de gain : 10, 20, 30, 40, 50 dB
- Courbes TVG : 10Log R, 20Log R, 30Log R, 40Log R
- Bandes passantes du récepteur : sélectionnables en 5 étapes
- Tronc recommandé : 146 mm (6 po) de diamètre intérieur (fourni par l’utilisateur/le chantier naval)
- Longueur du tube de levage : 1681 mm (standard), 1981 ou 3000 mm (option)
- Diamètre/course du Soundome : 142 mm/200 à 400 mm
- Vitesse de levage : environ 12 secondes pour un déplacement de 400 mm à 24 V CC
- Vitesse de numérisation (360 ° ) : 4,3 s/20 m, 8 s/100 m, 12,8 s/200 m
- Largeurs de secteur de balayage : 5 o ~ 360 o par pas de secteur pour un balayage par pas de 5 o / 10 o / 15 o / 20 o
- Angle d’inclinaison du faisceau : +5 ° à -90 ° avec une plage de contrôle maximale du stabilisateur de 25 °
- Ports d’interface : NMEA 0183, USB (FAT32), Audio (20 W max. dans 4 Ω)
- Alimentation : 10,5 à 30 V CC, masse flottante
- Consommation de courant (veille) : Unité de coque 4,1 A/1,6 A (12/24 V) | Unité de commande 6,2 A/2,6 A (12/24 V)
- Poids (contrôle/clavier/coque) : environ 3,5 kg/1,1 kg/38 kg (palan, sondeur, boîte de jonction inclus)
